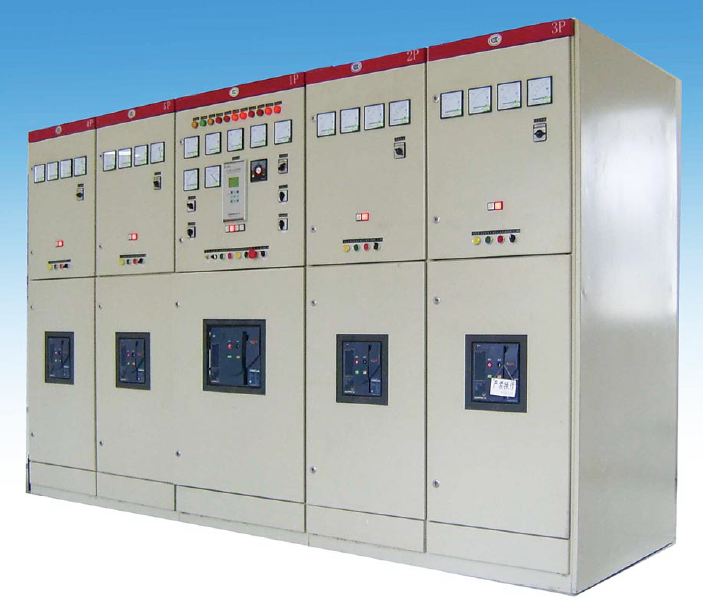

低壓配電柜技術參數和設備選型

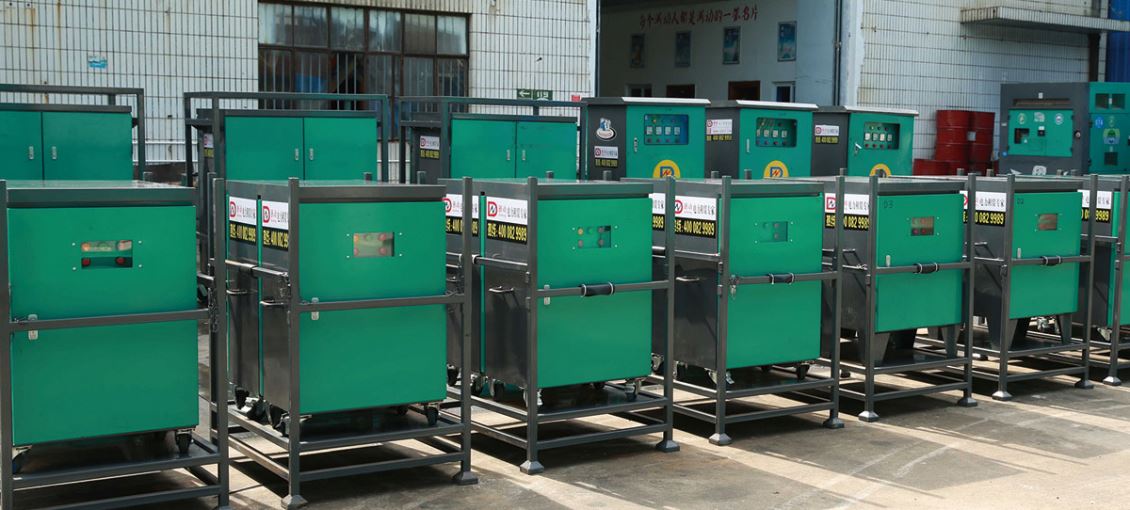

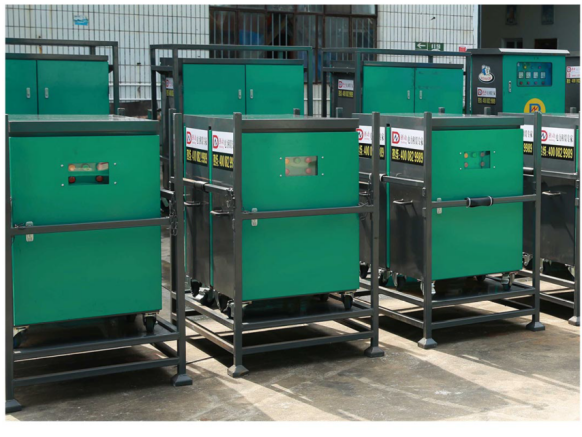

浙動的移動式戶外配電柜（箱）涵蓋32A—4000A，防護等級IP45，最高防護等級可達IP67，非常適合戶外使用。
結構 | 元件模塊拼裝、框架組裝 |
母線 | 矩形母線，T2電工銅彩色熱縮套管絕緣處理 |
戶外分支箱配置5根母排（3L+N+PE） | |
戶內分支箱配置5根母排（3L+N+PE） | |
防護等級 | IP45 |
斷路器形式 | 固定式斷路器 |
額定電流 | In=125A,200A,250A,400A,630A,800A,1250A,2000A,2500A,3150A,4000A |
額定極限短路分?jǐn)嗄芰?/p> | 25KA,45KA,60KA,80KA,100KA |
脫扣器形式 | TM型 |
低壓避雷器 | HY1.5W-0.28/1.3KV |
刀(熔)開關 | HD13BX-1500/31 |
熔斷器 | RT28-63/63 |
ATS柜技術參數和設備選型（PC級和CB級）
250A-3150A雙電源轉換柜ATS參數
額定工作電壓/額定頻率 | AC 400V / 50Hz |
工作電壓允許偏差 | AC 320V ～ 437V |
額定絕緣電壓 | AC 1000V |
防護等級 | IP44 |
ATS | 四極開關一體化結構 |
轉換機構機械保持 | |
PC級 | |
自投不自復功能 | |
轉換無死區、互相備用 | |
斷路器形式 | 一體式轉換開關 |
額定電流/整定值 | 250A,400A,630A,1600A,2500A,3150A |
額定極限短路分?jǐn)嗄芰?/p> | 65KA,100KA |
脫扣器形式 | 無 |
動作時間 | 1.2-1.5S |
